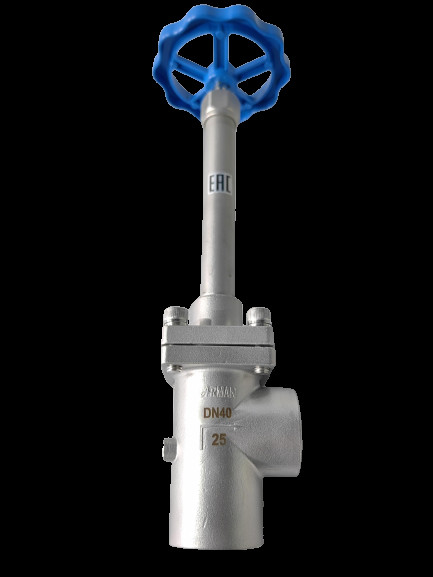

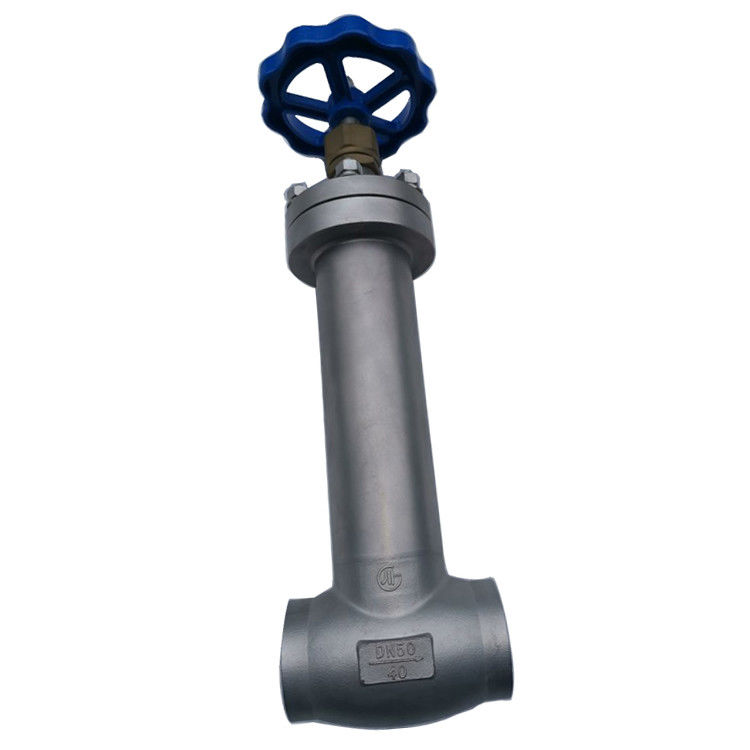

스테인리스 스틸 304 / 316 낮은 온도 PCTFE 디스크 밀폐 크로오겐 글로브 밸브 -196~+80°C

스테인리스 스틸 304 / 316 낮은 온도 PCTFE 디스크 봉인 크로오겐 글로브 밸브

소개

이 밸브 플래프의 움직임 형태에 따르면, 밸브 좌석 포트의 변화는 밸브 플래프의 도동에 직접 비례한다.세계 밸브의 밸브 줄기 축은 밸브 좌석의 밀폐 표면에 세로밸브 스탠의 열 또는 닫는 스트로크는 상대적으로 짧으며 매우 신뢰할 수있는 절단 작용을 가지고 있으며,이 밸브를 절단 또는 조정 및 스트로틀링의 매체로 매우 적합하게 만듭니다.밸브 밸브의 밸브 밸브가 열려있는 상태에서 일단, 그 밸브 좌석과 밸브 플래크의 밀폐 표면 사이에 접촉이 없으며 매우 신뢰할 수있는 절단 작용이 있습니다. 따라서이 밸브는 절단 또는 조정 하류 사용을위한 매체로 매우 적합합니다닫기 밸브가 열렸을 때, 좌석과 디스크 밀폐 표면 사이에 접촉이 없으므로 밀폐 표면은 기계적으로 덜 마모됩니다.왜냐하면 대부분의 좌석과 밸브의 플래프는 더 쉽게 수리하거나 교체 할 수 있기 때문에 요소를 밀폐 할 때 파이프 라인에서 밸브 전체를 제거 할 필요가 없습니다, 이는 밸브와 파이프 라인이 함께 용접되는 경우에 매우 적합합니다. 이러한 밸브를 통해 매체의 흐름 방향이 변경됩니다.그래서 차단 밸브의 흐름 저항은 다른 밸브보다 높습니다.

크로오겐 글로브 밸브 소개

낮은 온도 전구 밸브의 고정점:

(1) 구조는 게이트 밸브 보다 단순하며, 제조 및 유지보수에는 더 편리하다.

(2) 봉인 표면 은 찢어지고 긁히는 것 이 쉽지 않으며, 봉인 이 잘 되어 있습니다.열기와 닫는 때 밸브 플래프와 밸브 몸의 밀폐 표면 사이에 상대적 미끄러짐이 없습니다., 그래서 마모와 스크래치는 심각하지 않습니다, 밀폐 성능은 좋고, 서비스 수명은 길습니다.

(3) 열고 닫을 때 플래프 이동은 작기 때문에 닫기 밸브의 높이는 게이트 밸브보다 작지만 구조 길이는 게이트 밸브보다 길다.

(4) 열고 닫는 모멘트는 크고, 열고 닫는 것은 더 번거롭고, 열고 닫는 시간은 주요합니다.

(5) 플루이드 저항은 크다, 왜냐하면 밸브 몸의 중간 채널이 굽기 때문에, 플루이드 저항은 크며, 전력 소비는 크다.

(6) 매체 흐름 방향 명소 압력 PN≤16MPa, 일반적으로 동류 흐름을 사용 하 고 매체는 밸브 플랩 아래에서 위로 흐르면, 명소 압력 PN≥20MPa 때,일반적으로 역류를 사용합니다., 그리고 매체는 밸브 플래프에서 아래로 흐른다. 밀폐 용량을 증가시키기 위해. 사용 중에, 종료 밸브 매체는 한 방향으로만 흐를 수 있으며 흐름 방향은 변경할 수 없습니다.

크로오겐 글로브 밸브에 대한 재료 선택

1냉동 밸브의 주요 재료

1 주요 재료 선택에 고려해야 할 요소

금속학적 관점에서 보면, 표면 중심의 큐브 격자, 구리, 알루미늄 등과 함께일반 철강 소재는 낮은 온도에서 낮은 온도에서 깨지기능을 나타냅니다., 따라서 밸브의 강도와 사용 수명을 줄입니다. 호스트 재료를 선택할 때 먼저 낮은 온도에서 작동 할 수있는 재료를 선택하십시오.알루미늄은 낮은 온도에서 낮은 온도에서 깨지기 쉬운 성질을 나타내지 않습니다., 그러나 알루미늄과 알루미늄 합금의 낮은 경직성으로 인해 알루미늄 밀폐 표면의 마모 저항과 스크래치 저항이 낮습니다.그래서 낮은 온도 밸브의 사용은 특정 제한이 있습니다, 낮은 압력에서만 그리고 작은 지름의 밸브에서 사용됩니다.

낮은 온도에서 작동하는 재료는 주로 차가운 충격 강도를 보장하기 위해 낮은 온도 성능을 보장해야합니다.밸브 트림은 깨지는 것을 방지하기 위해 충분한 차가운 충격 강도를 갖도록 올바르게 선택해야합니다.c 및 cr의 합금강은 -20°C 이하의 충격 강도를 빠르게 잃기 때문에 서비스 온도는 각각 -30°C 및 -50°C로 제한됩니다.5 -100 °C까지 사용할 수 있습니다.니콜 9 함유량의 니켈 스틸은 -192 °C까지 사용할 수 있습니다. 오스텐이트 스테인리스 스틸, 니켈, 모넬, 하스텔로이, 티타늄, 알루미늄 합금 및 동은 -273 °C보다 낮은 온도까지 사용할 수 있습니다.

또한, 낮은 온도 밸브에 대한 재료의 선택은 또한 다음 요인을 고려해야합니다.2 낮은 온도에서 작업 조건을 유지하기 위해 금속 재료에 필요한 기계적 특성특히 충격 견고성, 상대적 연장 및 조직 안정성; 3 낮은 온도 및 기름 없는 윤활용의 경우, 마찰 저항성이 좋으며; 4 경식 저항성이 좋다.5 용접 연결을 사용하는 경우, 소재의 용접 성능도 고려해야합니다.

2 밸브 몸체, 모트, 밸브 좌석 및 디스크 (막) 의 재료 선택. 이러한 주요 부품 및 재료의 선택 원칙은 대략 다음과 같습니다.페리트 강철은 -100°C 이상의 온도에서 사용된다.-100°C 이하의 온도에서 오스텐이트 강철을 사용한다. 저압 및 소칼리버 밸브는 구리와 알루미늄으로 만들어질 수 있다.설계 중에 낮은 작동 온도에 따라 적절한 재료를 선택.

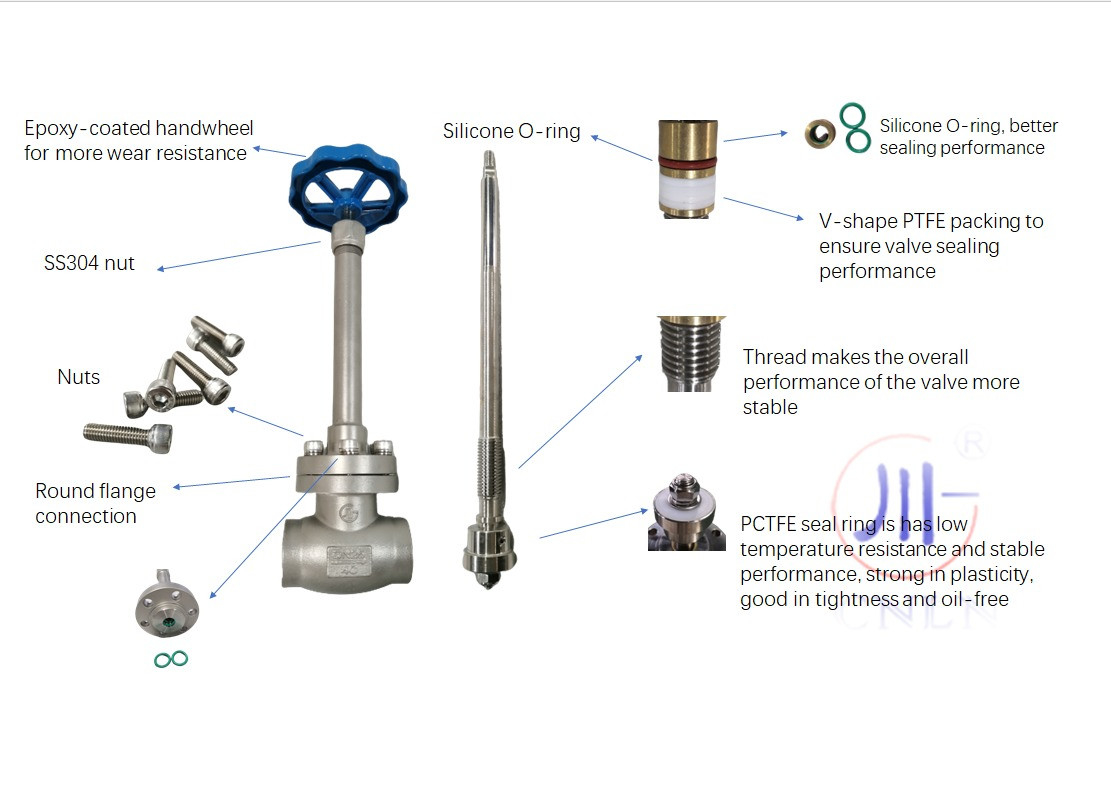

3 밸브 스탬프 및 고정 장치의 재료 선택

온도가 -100 °C 이상일 때, 밸브 스탬프와 볼트 소재는 ni, cr-mo 등과 같은 합금강으로 만들어집니다. 적절한 열처리 후,팽창 강도가 향상되고 가닥 뜯어먹는 것을 방지합니다.-100°C 이하의 온도에서는 아우스테니트성 스테인레스 스틸로 만들어집니다.18-8 산성 강철의 낮은 강도는 밸브 줄기와 포장재가 서로 긁힐 수 있습니다.따라서 밸브 스탠드의 표면은 단단한 크롬 (플래팅 두께 0.04-0.06mm) 으로 접착되어야합니다.또는 표면 단단성을 높이기 위해 니켈-포스퍼스 접착된 나이트리드견과류와 볼트가 물리지 않도록 견과류는 일반적으로 모 스틸 또는 니 스틸로 만들어지며 가닥의 표면은 몰리브덴 디섬유로 코팅됩니다.
